Новый подвижный солнечный концентратор

Принцип подвижной опорной конструкции, которая в течение всего дня поддерживает солнечные панели в наклонном положении по отношению к солнечному излучению описан на странице "Следящие устройства (трекеры)". Использование такой опорной конструкции значительно повысит количество произведённой энергии. Дополнительного повышения произведённой энергии мы можем достичь с помощью концентраторов солнечного излучения. У существующих концентраторов были обнаружены определённые невыгоды, которые были устранены в новой конфигурации всей гелиосистемы.

Если Вы заинтересовались нашей продукцией, отправьте нам Ваш запрос или же контактируйте с нами напрямую.

Новый подвижный солнечный концентратор

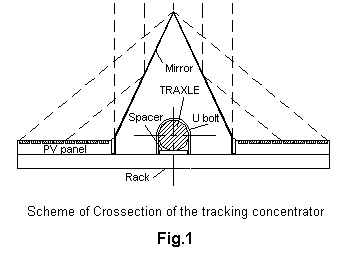

Новая система комбинирует относительно дешёвый трекер «TRAXLE» с дополнительными зеркалами, но по сравнению с V-желобовидным концентратором у гребневого концентратора полностью устранены внешние зеркала (Рис. 1., Рис. 2.). Внутренний „гребень“ составляет концентратор излучения, с небольшой степенью концентрации (ок. C=1,6). У одноосевых трекеров с горизонтальной и полярной осями зеркало должно на краях продолжаться за фотоэлектрические панели, чтобы обеспечить однородное освещение солнечных панелей и при сезонных изменениях угла между горизонтальным уровнем и уровнем передвижения Солнца по небу. Это треугольное продолжение с обеих сторон показано на Рис. 2. У трекеров Солнца с полярной осью и настраиваемым наклоном оси в зависимости от времени года нет необходимости в расширенном зеркале. На Рис. 1 показан поперечный разрез солнечной фотоэлектрической системы с гребневым концентратором излучения.

Obr 2

Obr 1

Выгодой является то, что для концентраторов с небольшой степенью концентрации для фотоэлектрического использования не требуются высоко специализированные и дорогие зеркала. Тем не менее зеркала должны быть стойки к атмосферному влиянию не менее десяти лет и в целом иметь высокий коэффициент отражения фотонов в интервале длины волны ок. l=300-1100 нм.

Зеркало может быть изготовлено

  • из прокатного листа нержавеющей стали со специальной обработкой поверхности
  • из прокатного алюминиевого листа, защищённого от атмосферного влияния слоем полимеров (PVF)
  • из посеребрённой акрилатной плёнки
  • из акрилатной плёнки с алюминиевым покрытием

При сравнении цены и коэффициента отражения побеждает материал «b», вместо PVF-лака алюминиевое зеркало может быть защищено прозрачной самоклеющейся плёнкой PVF. Производство самонесущего изогнутого металлического зеркала очень просто.

Новый, двигающийся, концентратор с невысокой степенью концентрации очень компактен, прост и надёжен. Он был успешно испытан на существующих подвижных опорных конструкциях. В отличие от V-желобовидных концентраторов не нужна вспомогательная система зеркал. Поэтому момент силы, производимой ветром, значительно редуцирован.

Новый, солнечный концентратор общедоступен. Стандартная версия подвижного солнечного концентратора может быть приспособлена как к двум маленьким фотоэлектрическим панелям (50 Вт), так и к десяти большим фотоэлектрическим панелям (120 Вт). Такая большая, подвижная, фотоэлектрическая система в условиях сухого, солнечного климата эквивалентна стационарной системе с двадцатью фотоэлектрическими панелями (120 Вт). Применение солнечного концентратора к различным мобильным системам также очень просто. Его можно использовать для одноосевых трекеров с горизонтальной и полярной осями, для двуосевых трекеров, точно также, как и для трекеров поворотных на 360° для использования в космосе или за полярным кругом.

Концентрационное соотношение (ок. C=1,6) редуцирует температуру солнечных панелей по отношению к концентраторам с более высокой концентрацией излучения, в результате и эффективность фотоэлектрического преобразования более высокая. А кроме того предупреждается деградация капсюлирующего материала панелей. Новая компоновка приводит также к лучшему протоку воздуха около коллектора по сравнению с компоновкой с V-желобом. Таким образом достигается и более эффективное охлаждение. Концентрационное соотношение (ок. C=2,4) у стандартных V-желобовидных концентраторов приводит к потемнению капсюлирующего материала EVA и снижению эффективности фотоэлектрического преобразования из-за более высокой температуры панелей.

Новый подвижный солнечный концентратор, закреплённый на подвижной опорной конструкции, может удвоить количество ежегодно производимой энергии по сравнению с конфигурацией, в которой солнечные панели закреплены на стационарных опорных конструкциях. 100%-ое увеличение возможно в условиях сухого, солнечного климата (напр.: Северная Африка, Аравийский полуостров, Аризона, Западная Австралия и т. п.), 70%-ое увеличение возможно в условиях Центральной Европы. Увеличение производительности насосной установки может достигать и 150%.

Годовое сравнение производства энергии стационарными фотоэлектрическими панелями и панелями, установленными на подвижной опорной конструкции с полярной осью и с солнечным концентратором, производилось недалеко от Праги (50° северной широты). Результаты показывают, что в ясный июльский день (6,8 кВт в час/м2.день) количество измеренной произведённой энергии составило 107%.

Наша технология, запатентованная во всём мире, почти удвоит
Ваше PV [кВт/час] производство энергии
